Montagetekening

Een montagetekening biedt uitgebreide specificaties voor de installatie van vloerverwarming in jouw woning of project. Deze tekening laat niet alleen de route van de buis zien, maar bevat ook gedetailleerde informatie over de lengtes van de buis per groep, de positie van de verdeler en de noodzakelijke legafstanden.

Met een montagetekening weet je zeker dat jouw vloerverwarming:

efficiënt en gelijkmatig verwarmt
eenvoudig te installeren is
optimaal presteert zonder onnodige fouten

Wij maken de montagetekening op basis van een digitale plattegrond (DWG/Pdf-bestand), waarin alle afmetingen duidelijk zichtbaar zijn. Naast dit bestand ontvangen wij graag ook de volgende gegevens:

Plattegrond van de ruimte(s), bij voorkeur op schaal
Locatie van de verdeler op de plattegrond
Welke leg afstanden gewenst zijn of een warmteverlies berekening.
Eventuele ‘koude zones’ waar geen vloerverwarming hoeft te komen

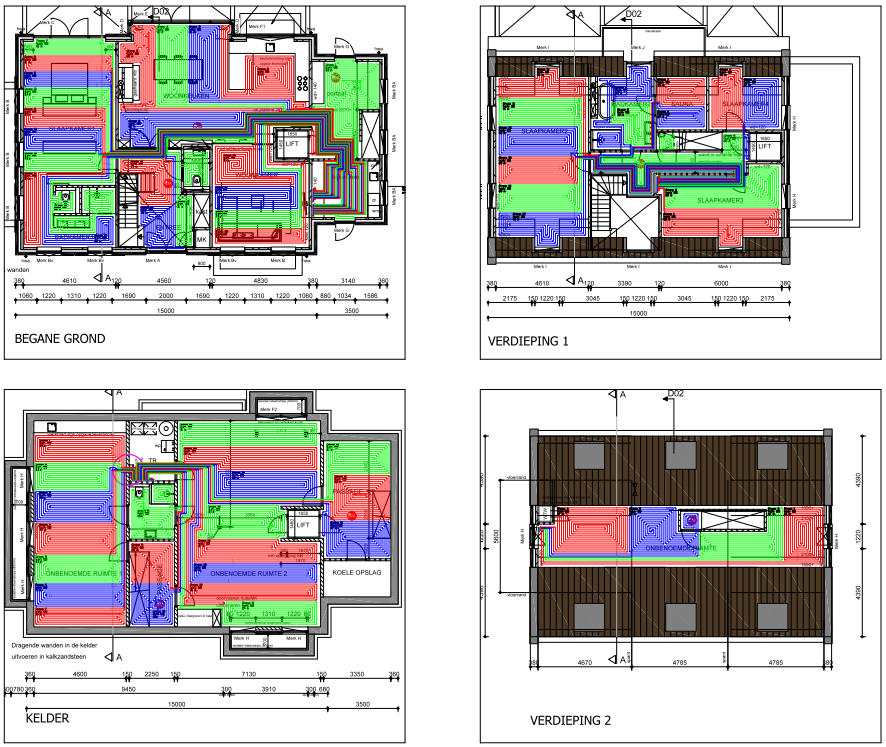

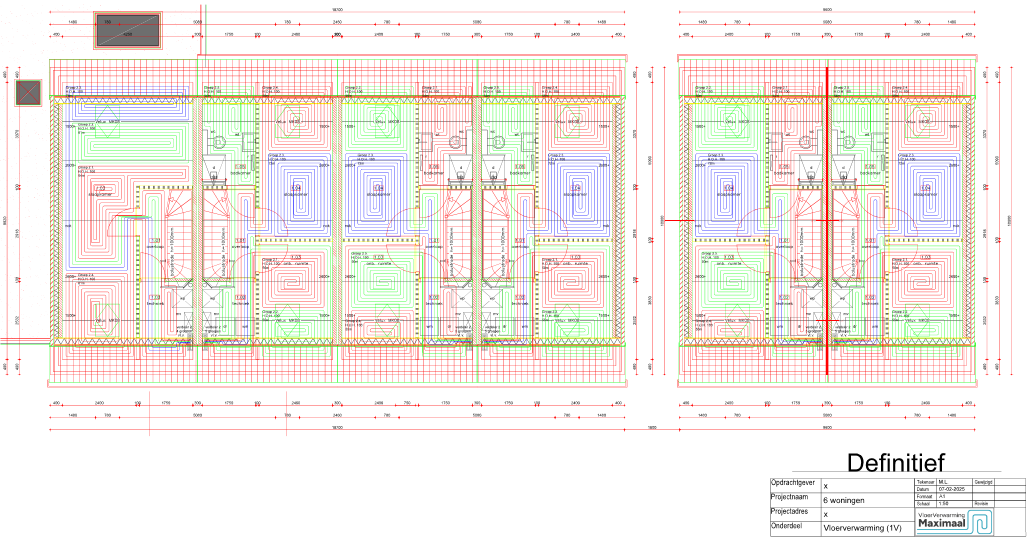

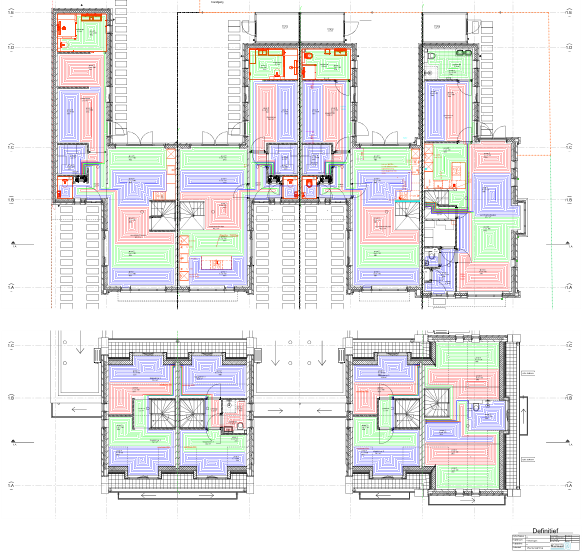

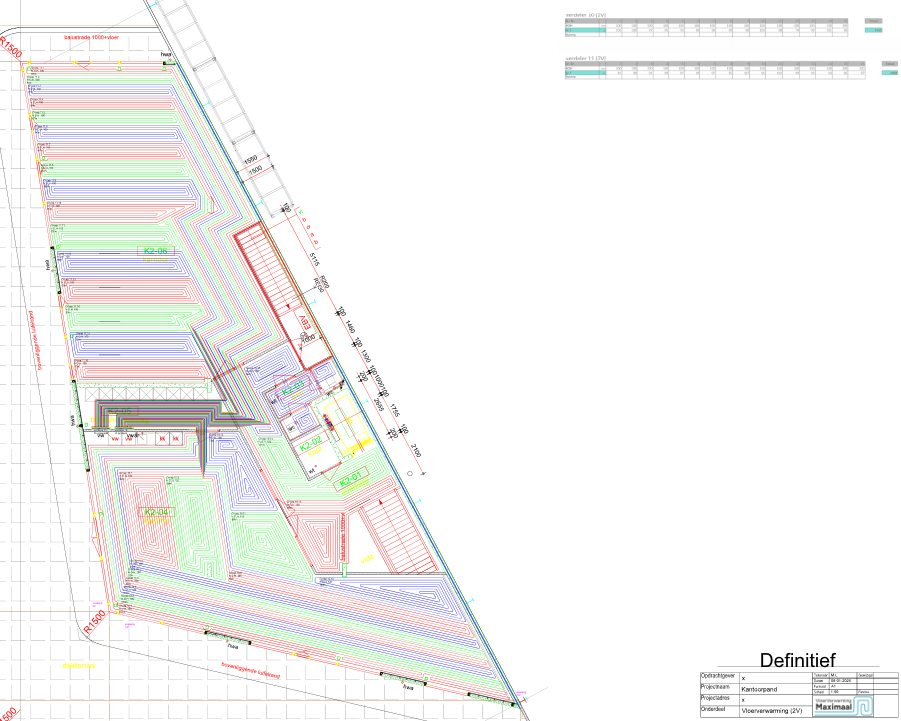

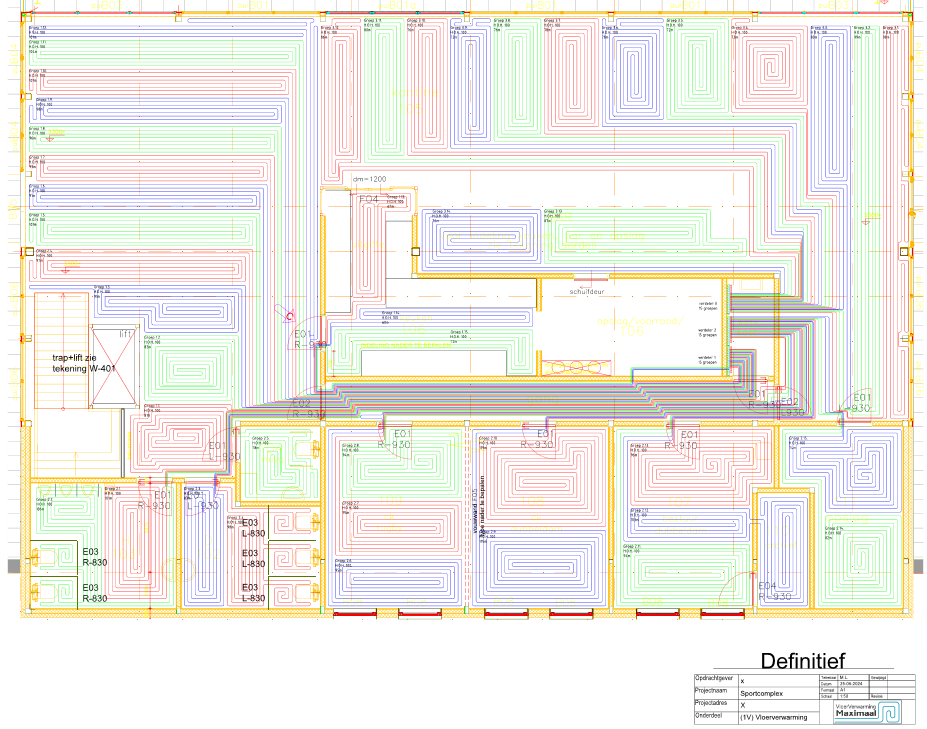

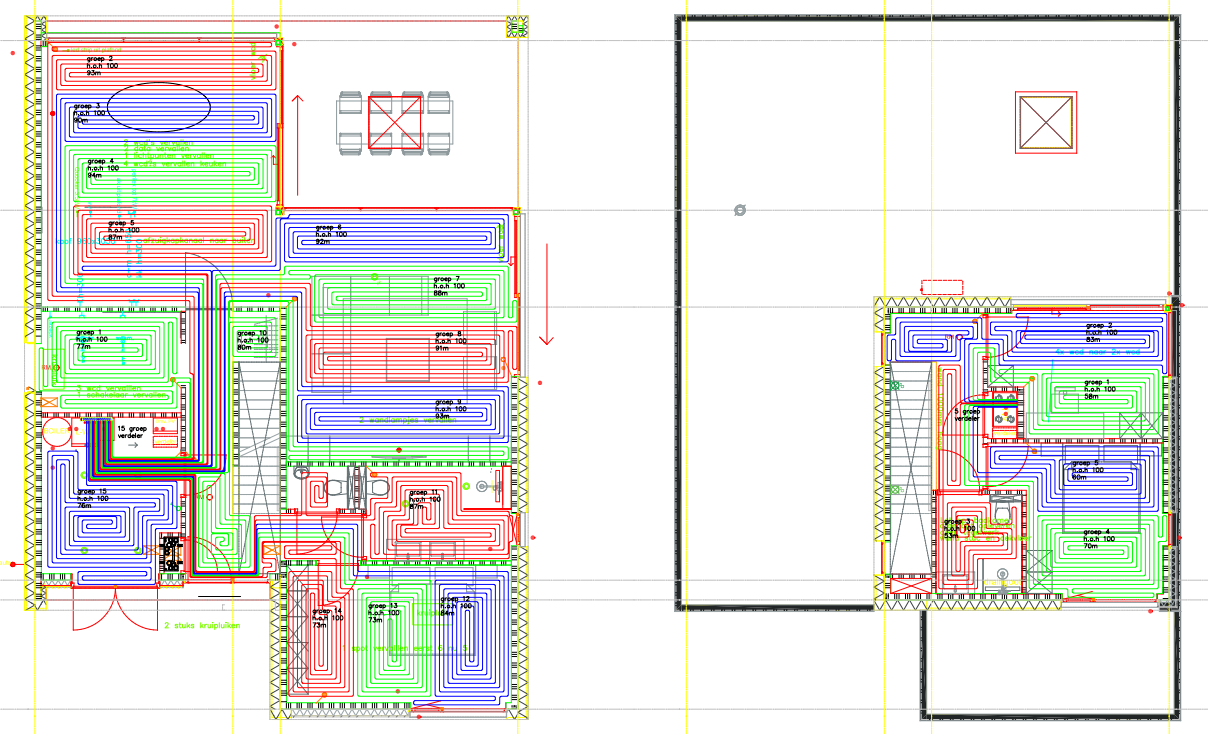

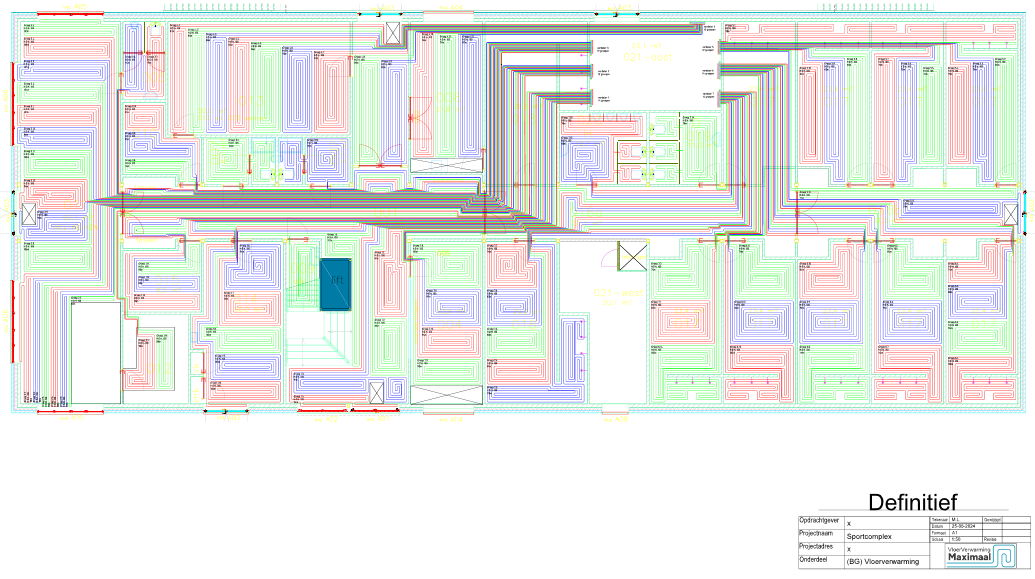

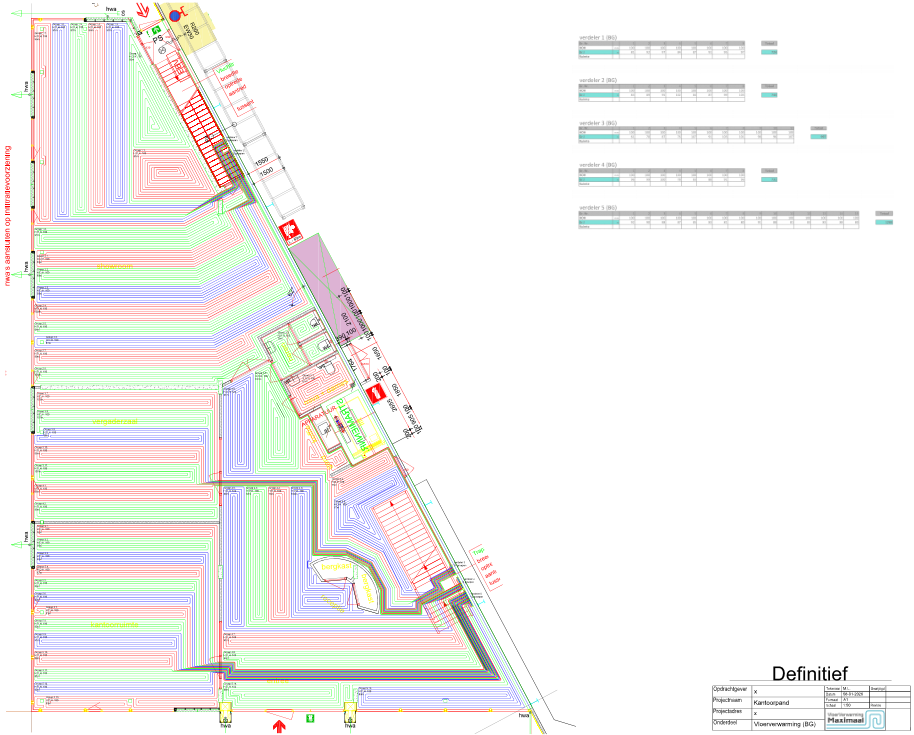

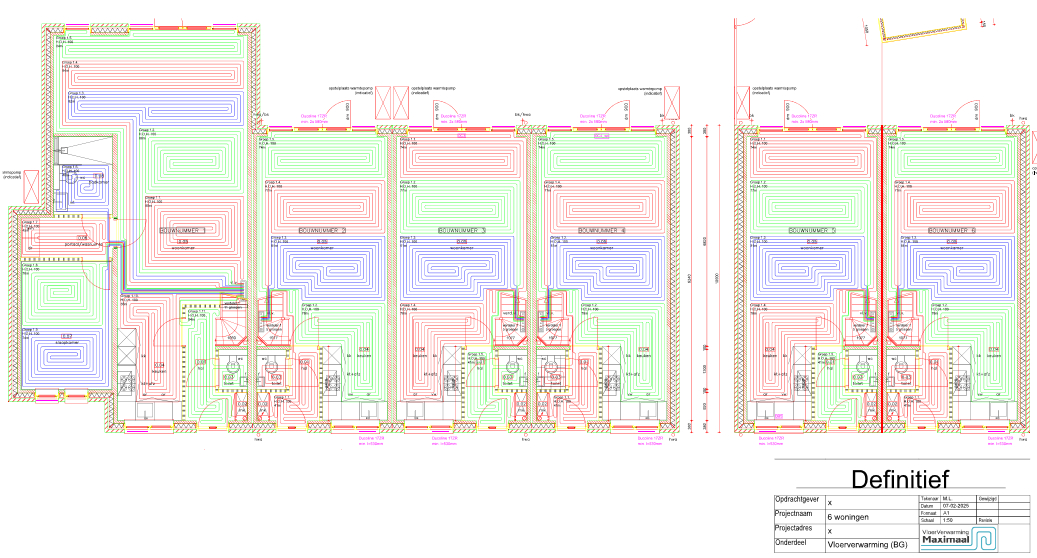

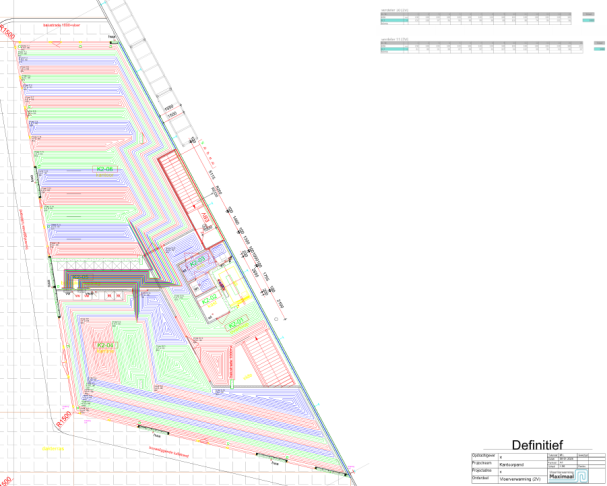

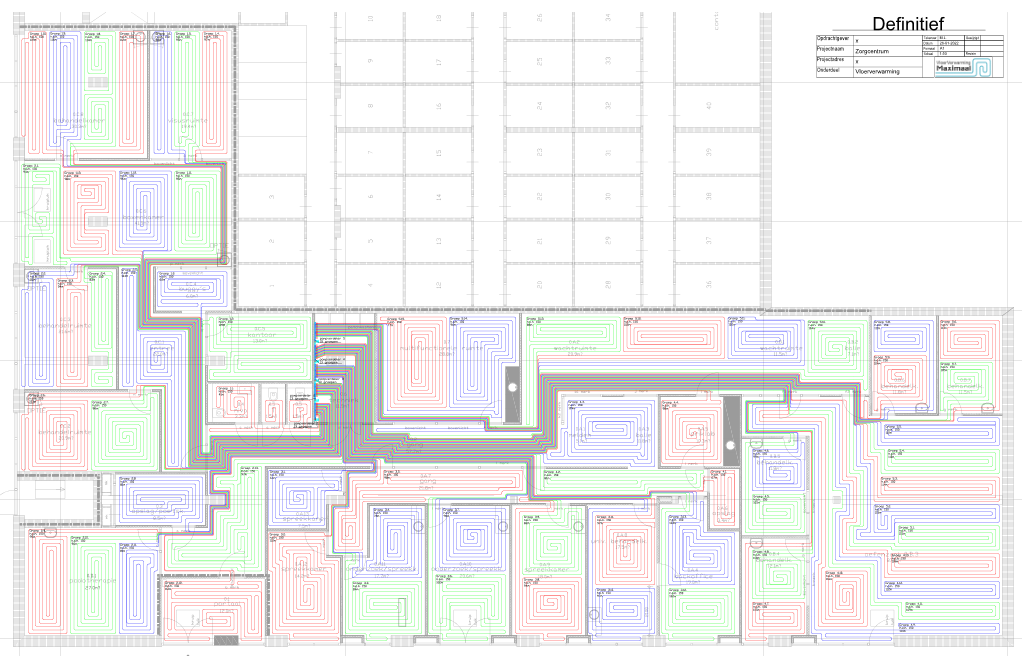

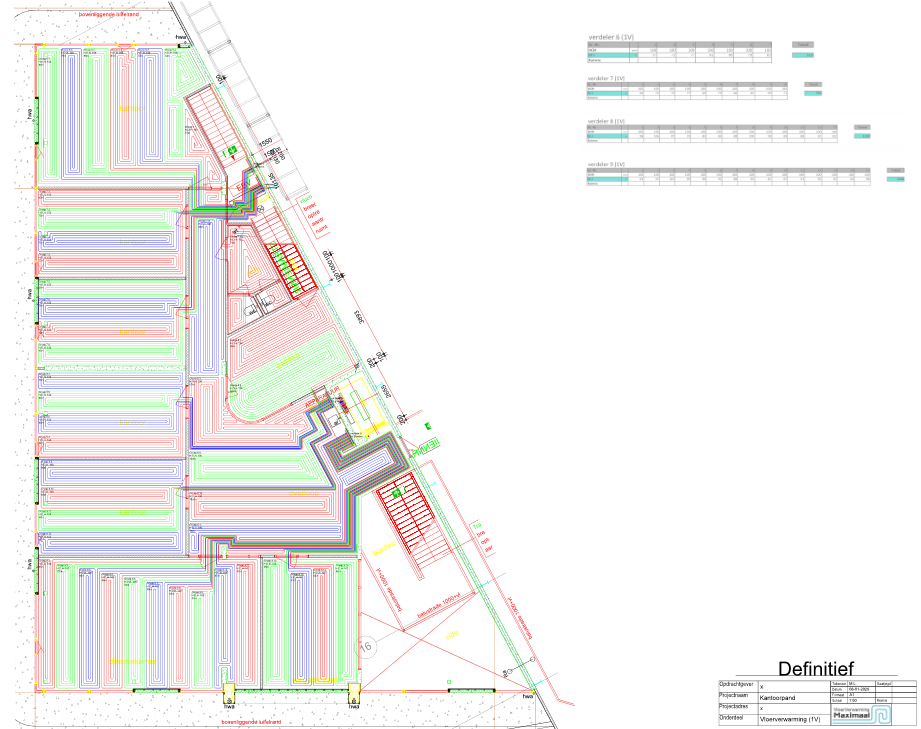

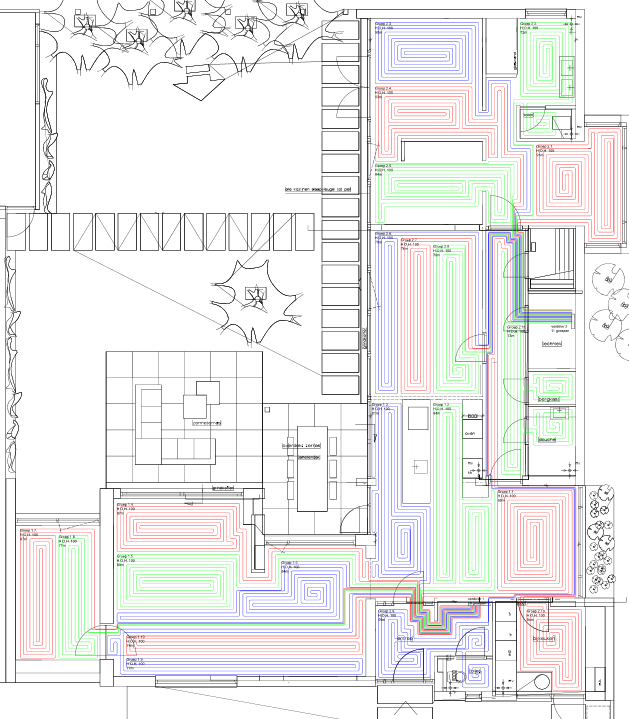

Voorbeeld montage tekening

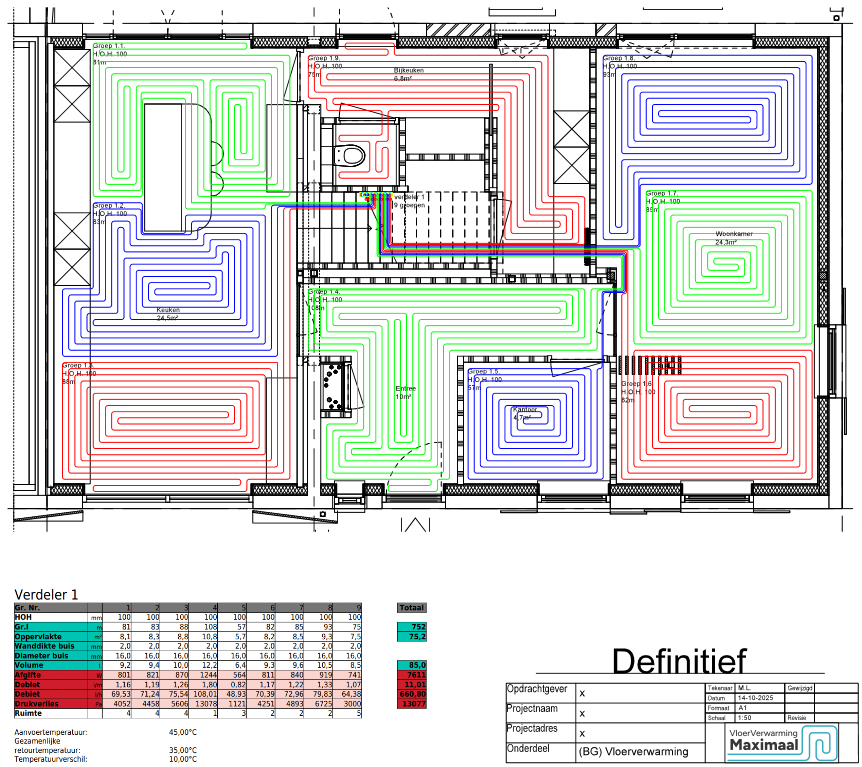

Verdeler overzicht

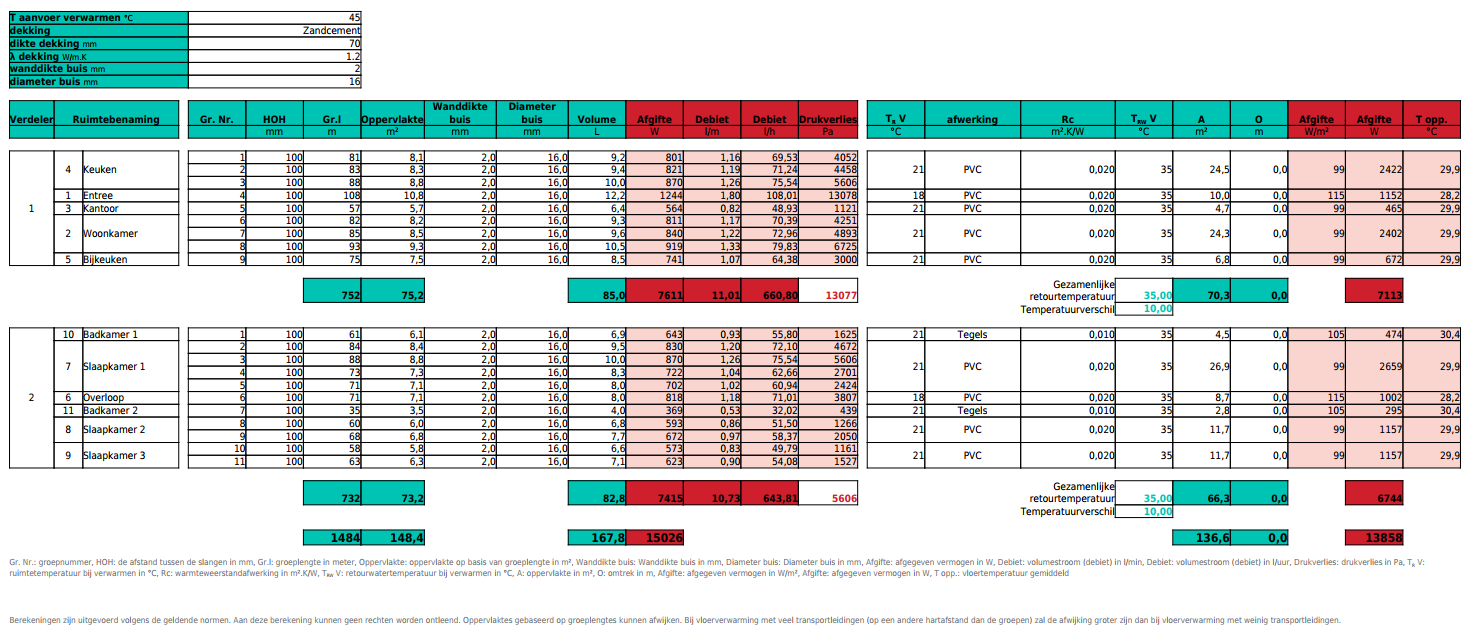

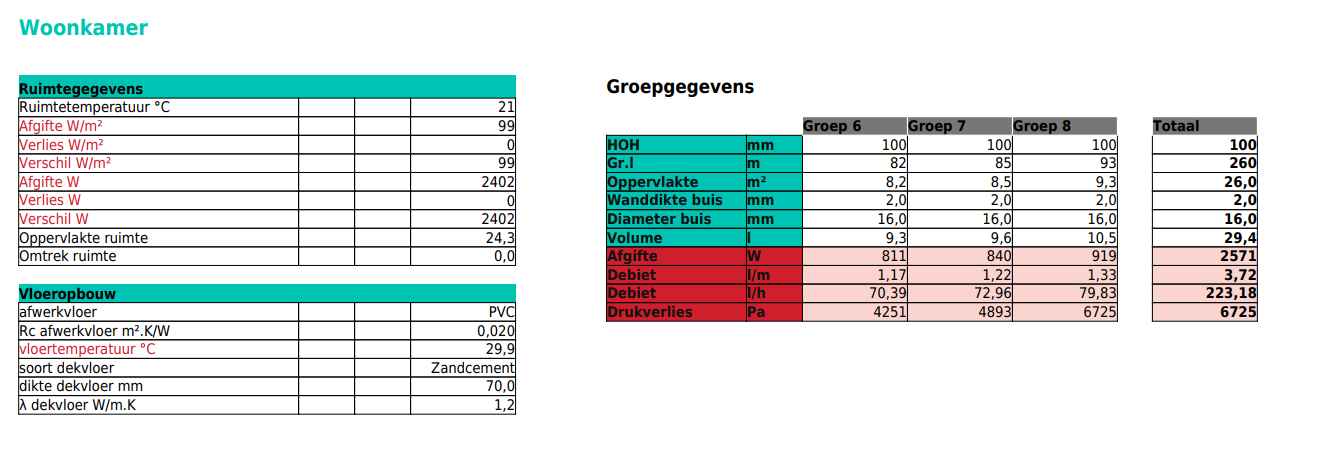

Tekeningen worden voorzien van een verdeler overzicht waarop o.a. het aantal groepen, leg afstand, aantal meters buis per groep en totaal af te lezen is.

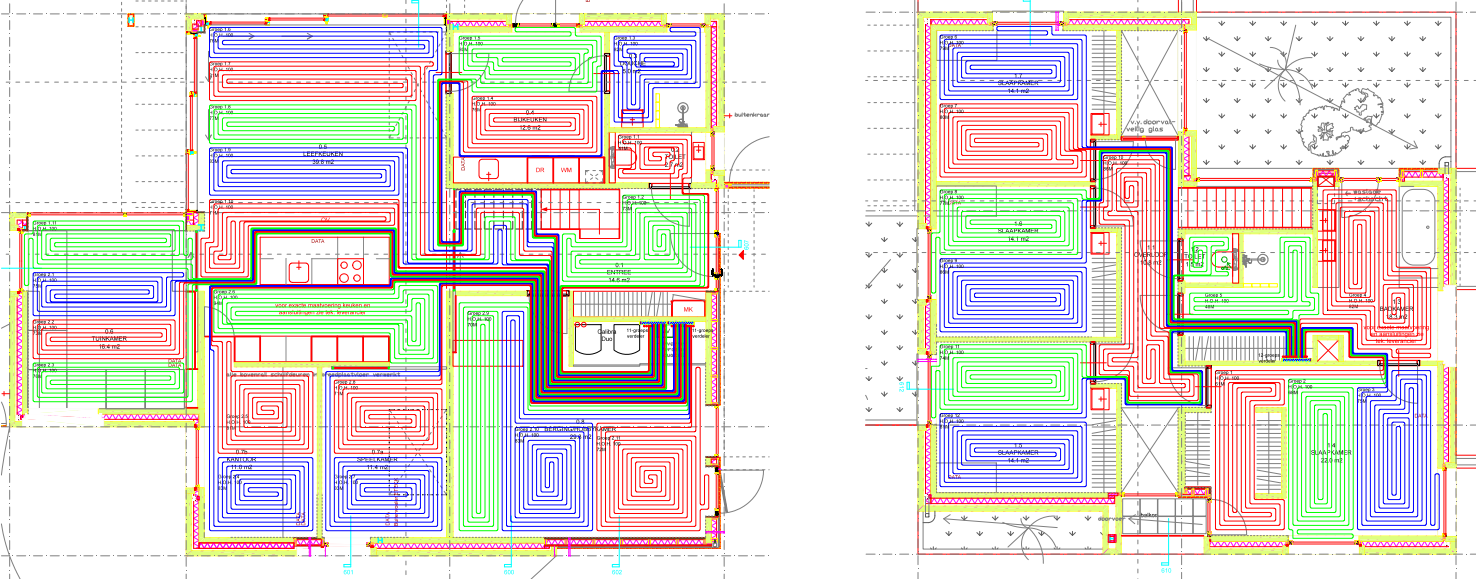

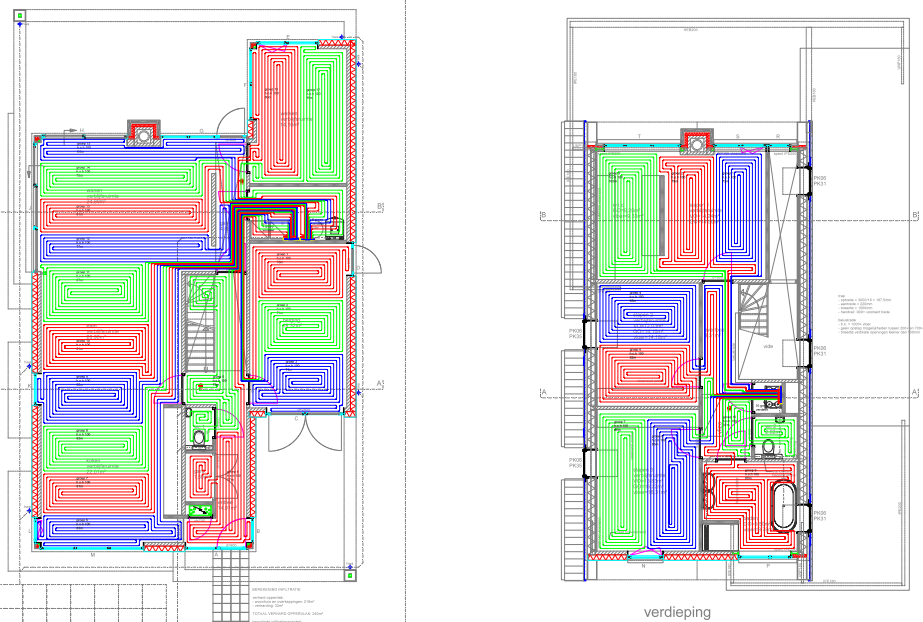

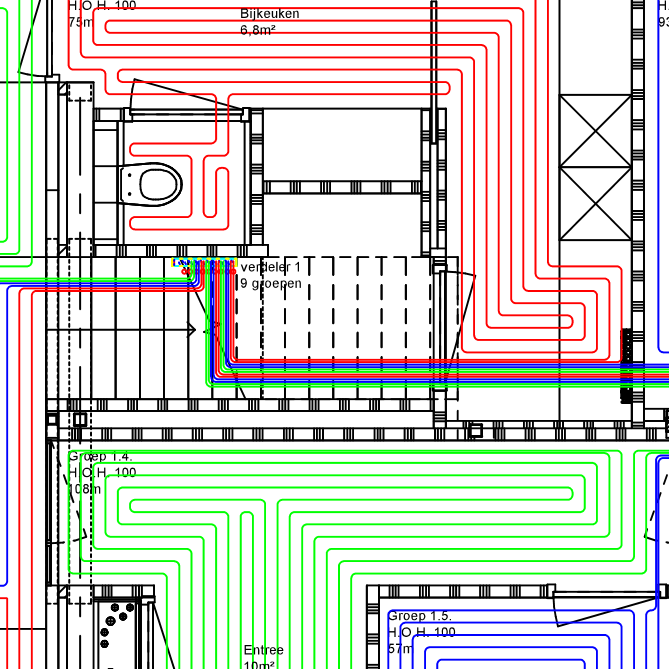

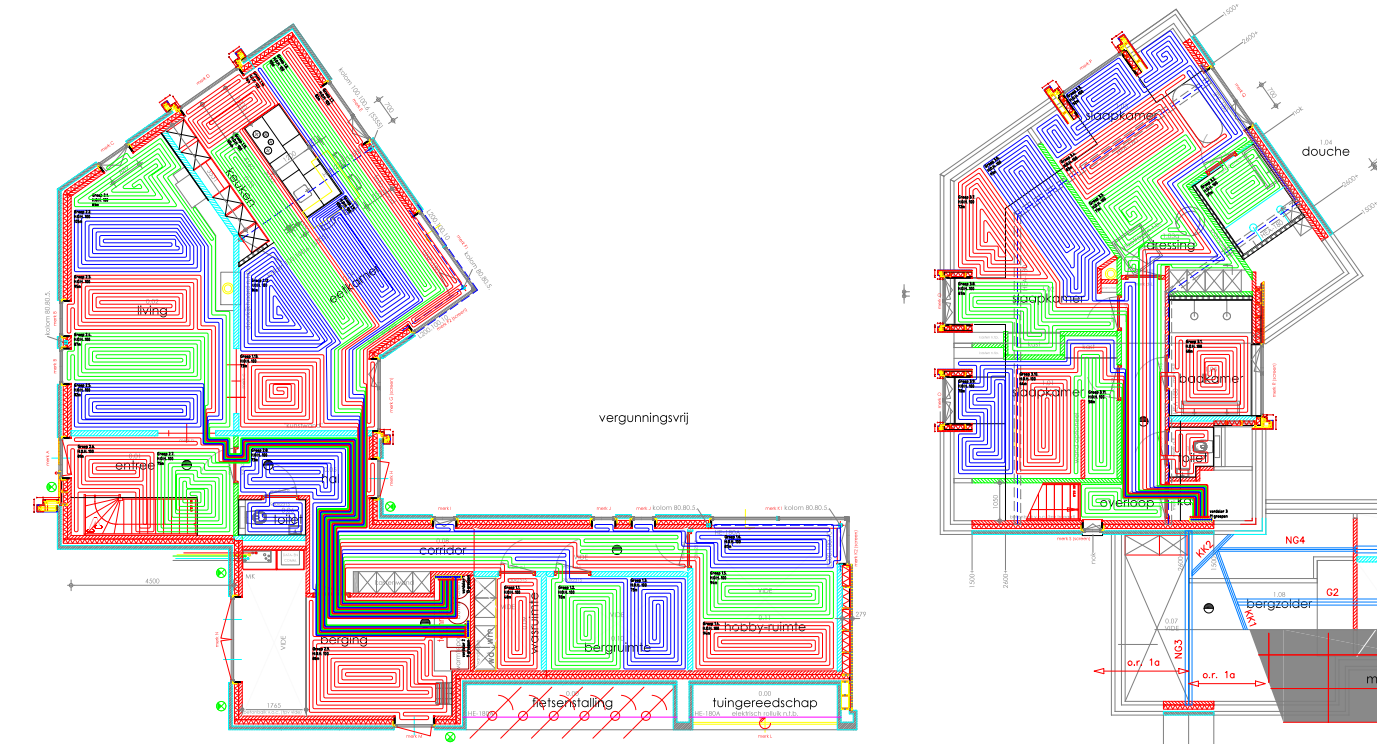

Postitie verdeler en groep aanduiding

Iedere groep word genummerd met een verdeler en groep nummer. Daaronder word nogmaals de leg afstand en aantal meter buis benoemd.

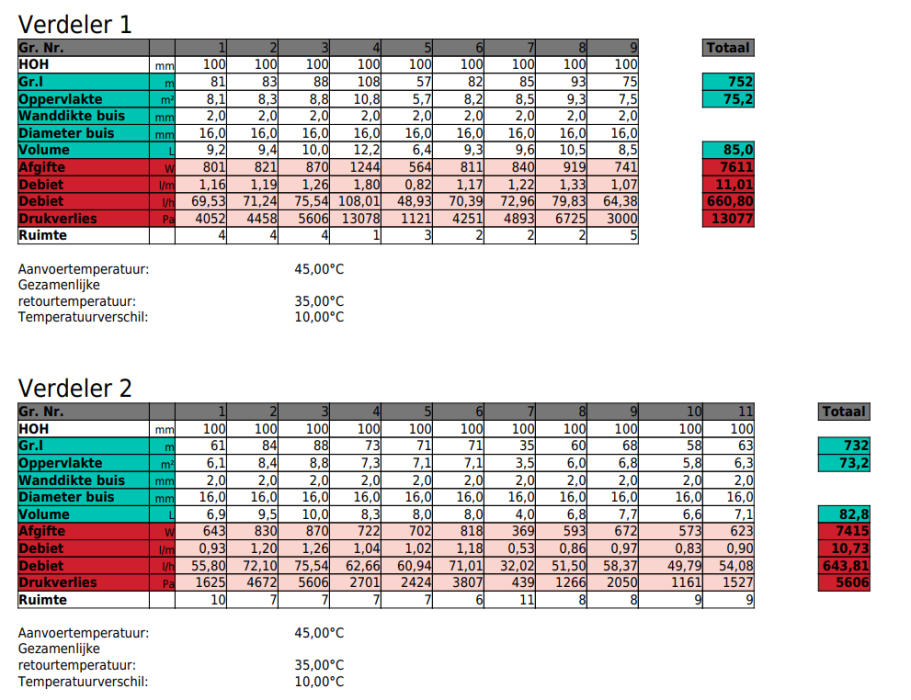

Inregel staat

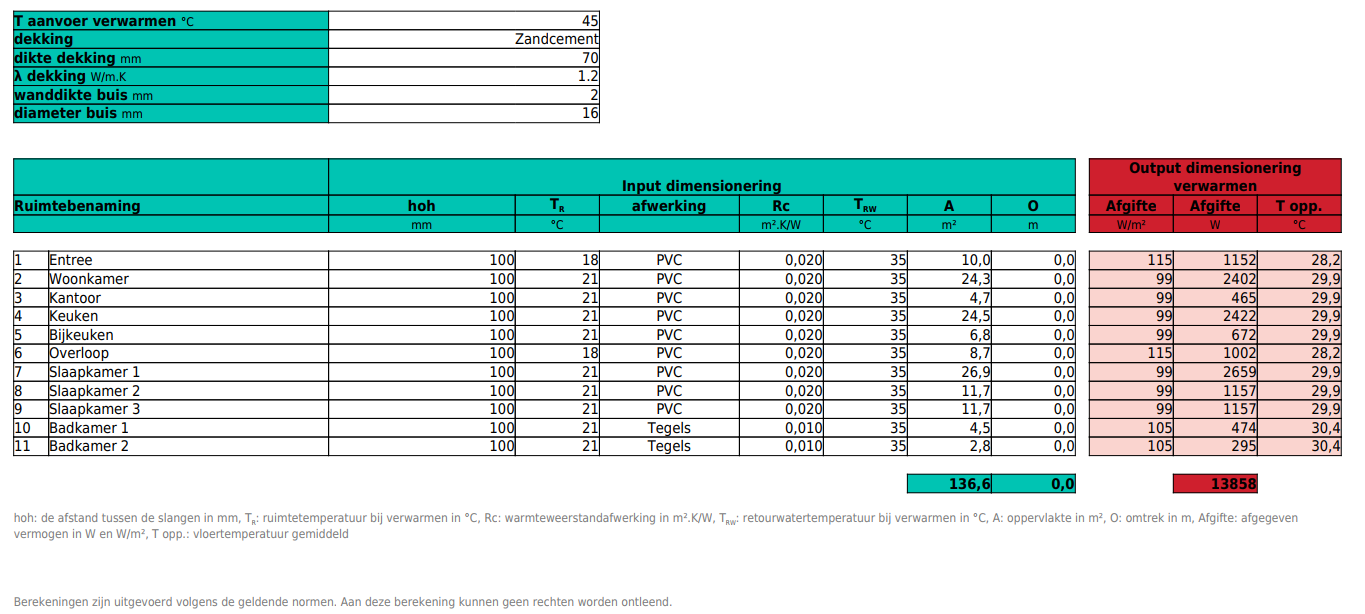

Indien gewenst kunnen wij inregelstaten leveren samen met de montagetekening. Hierop staat o.a. aangegeven welke verwarmingsgroepen zich in welke ruimtes bevinden en hoeveel liter water per groep per minuut vereist is voor een optimale verwarming.
